Teknisk dokumentation

Tek­nisk doku­men­ta­tion

Med et mangfoldigt team af fagfolk, som ingeniører, bygningsingeniører, arkitekter, landskabsarkitekter, anlægsgartnere, gartnere og avlere, prioriterer vi sikkerhed og kvalitet højt. Vores team er garant for høje standarder og omfattende teknisk dokumentation, der matcher andre ventilerede facadesystemer og prioriterer sikkerhed og kvalitet inden for områder som brand, vind, bygningsstabilitet og frost

Downloads

Hent datablad, illustrationer, detaljebilleder og principtegninger her.

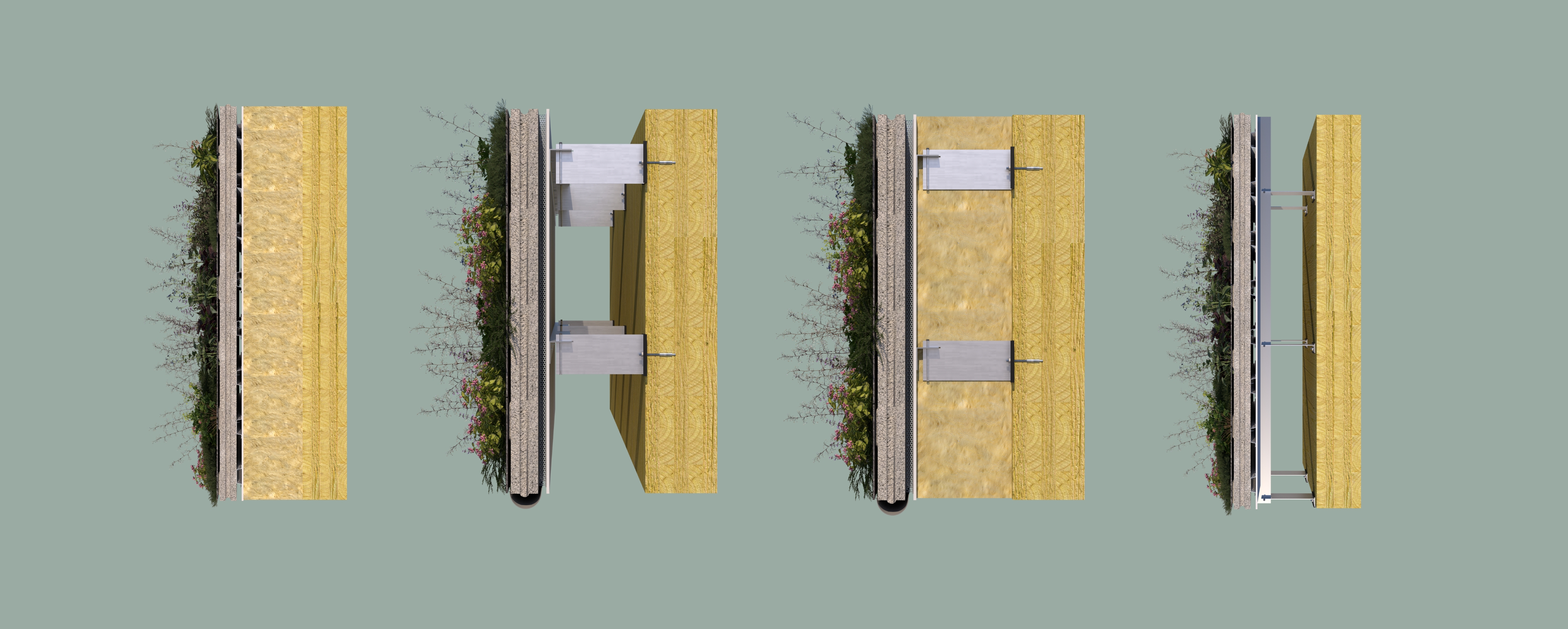

VERTICAL Datablad Hent Illustrationer Af Bagsystem REV Hent Inline Principtegninger Hent Vanding På Facade Principtegninger Hent Dryprende Principtegning Hent Overgang Med Og Uden Planter Principtegning Hent

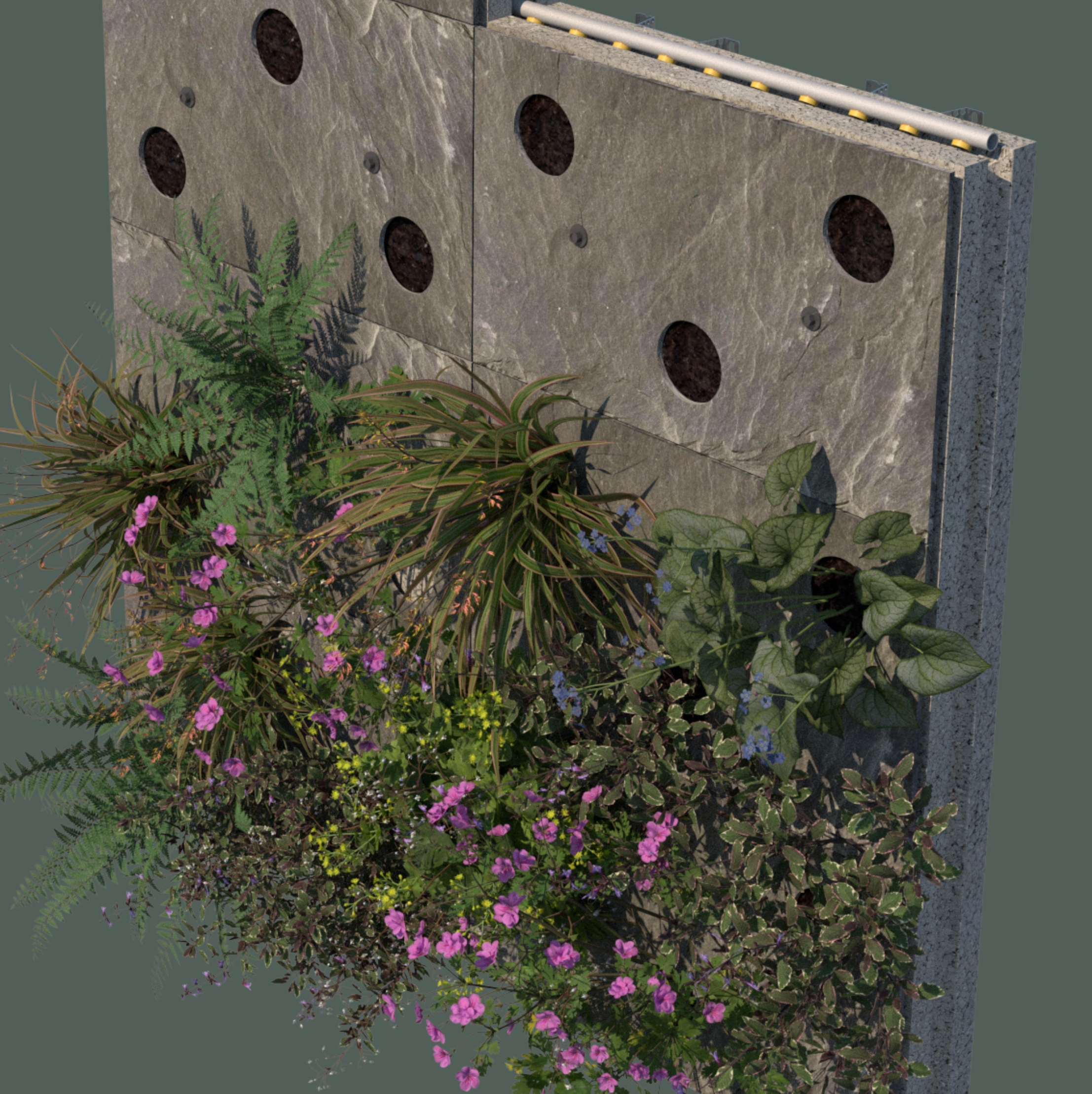

1

Plante- Koncept

2

Front- Plade

3

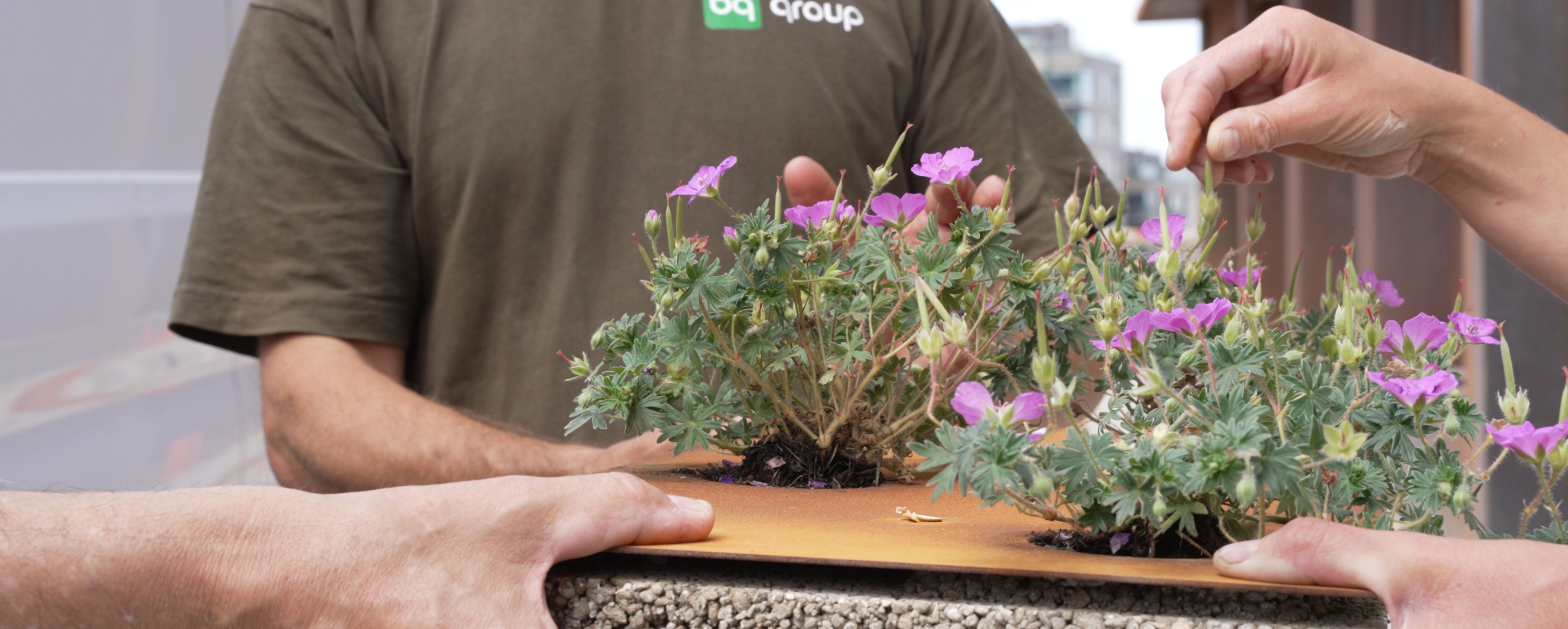

Vækst- Element

4

Hat- profil

Teknisk data

Få et hurtigt overblik over en række tekniske data fra VERTICAL datablad.

Dimensioner

300 x 500 x 95 mm

Total vægt

< 120 kg/m2

Vægt ved markkapacitet (afdryppet)

80 kg/m2

Frontmateriale

15-20 kg/m2

Planter

10 kg/m2

Ophængningsprofiler

4 kg/m2

Vandtilbageholdelse

25 L/m2

Luftindhold ved markkapacitet

25 vol%

Frostgrænse

-32°C

pH

7

Plantetæthed

22/m2

Vandforbrug

1-3 L/m3/døgn

Brand

Det komplette VERTICAL-system uden planter har klassifikation A1. Ikke brændbar i henhold til EN 13501-1.

Derudover er systemet testet med planter i fuld udtørring (worst case) efter EN 13823, som er en del af SBI, som viser energiudviklingen over tid, røgudvikling, horisontal spredning og fald. Her opnåede systemet en B-klasse, som er bedst mulig.

EN 13501-1 // Systemklassificering uden planter Inkl. frontmateriale, vækstelement og ophængningsprofiler

A1

EN 13823 // jf. SBI

B

Vandingsteknik

Alle VERTICAL facader leveres med projektspecifikt vandings- og teknikskab, der installeres af vores specialister sammen med facaden. Teknikskabet faciliterer det rette fugt- og næringsniveau til planterne over sæsonen, og er koblet sammen med vores realtime online overvågning af den grønne facades tilstand, som holder vores back-office informeret.

Vores vandingsteknik er yderst driftssikker, og alle anlæg har fuld frostsikring, så anlægget kan klare alle sæsoner.

På baggrund af monitoreringen og overvågning af den grønne facades tilstand, vil vandingen pågå præcist og uden risiko for at sæson og vejrforhold foranleder vandmangel i den tidlige start af vækstsæsonen. Dette betyder også at vandmængden kan doseres præcist over året, og vandspild er minimalt.

Med vores vandingssystem kan du vælge at vande med ledningsvand, eller at genanvende opsamlet regnvand til vanding
